Mejorando la Montura Ecuatorial CG-5
Eje de Declinación, Parte 3

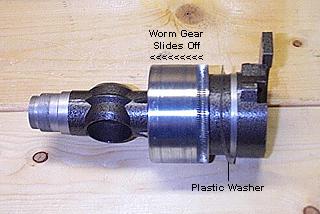

Con el sin fin a un
lado, la corona puede moverse libremente dentro del eje Dec. Nota que
hay un separador plástico a cada lado de la corona plateada.
Cuando desarmé mi CG-5, uno de los separadores quedó en
el interior del alojamiento, atorado en la grasa espesa.
|
Aquí

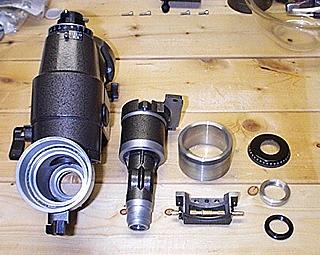

están las partes principales del eje de Declinación. De
izquierda a derecha, tenemos el alojamiento, el eje, el sinfin, la
corona, el círculo graduado, el anillo de fijación y el
anillo final.
|
|
|
Limpiando
Ahora
que el eje de Declinación ha sido desarmado completamente, es
hora de limpiar. Utilizando tu solvente, limpia la vieja grasa de todos
los componentes. Presta especial atención a la corona y el
sinfin, que requierirán el uso de un cepillo de dientes, para
quitar completamente la vieja grasa.
Baña cada separador plástico en solvente
y sécalo con cuidado utilizando un paño de
algodón. Haz lo mismo con los anillos de fijación
posteriores. La idea es quitar tanta grasa como sea posible,
además de suciedad y trozos de metal que pudieran haber quedado
del proceso de fabricación.
Quitando Rebabas y Pulido
Esta
parte del trabajo es donde más tiempo se consume, pero es la
razón principal de todo el proyecto. Tómate tu tiempo y
realízala bien.
Hay muchos lugares de rozamiento metal a metal o metal
a separador dentro del eje Dec. Pasa tus dedos sobre estas superficies,
buscando puntos rugosos. Para que la montura opere suavemente,
deberás quitar todos los puntos rugosos que encuentres.
A veces es dificil determinar si una superficie en
particular entra en contacto con otra superficie. Si estás en
duda, pon un poco de grasa en una de las superficies, ubícala en
su lugar, y rótala. A continuación quítala y mira
con cuidado si la grasa se ha distribuido sobre la superficie. Si se
distribuyó, puede estar razonablemente seguro de que esa
superficie deberías ser suavizada y pulida. No necesitas
derrochar tiempo y esfuerzo en superficies que no tocan a otra.
Dentro de mi CG-5, había varios puntos con
bastante rugosidad. Utilicé una piedra de afilar para dejarlas
tan suaves como me fue posible.
A continuación, utilicé la Crocus
cloth para pulir todas las superficies en contacto. Invertí
bastante tiempo en esto, probablemente más del necesario.
Utilicé pequeñas piezas de Crocus cloth para poder
alcanzar dentro de cada espacio.
En mi montura, algunos de los separadores
plásticos habían sido marcados por contacto con metal
rugoso. Utilicé un cuchillo para raspar y quitar estas partes de
los separadores. Pude dejarlos bastante suaves. Si haces esto, ten
cuidado de no causar más daño a los separadores.
Cuando todo esté suave y pulido, limpia las partes con solvente y el trapo de algodón.
Aplicando la Grasa
Intenta
lograr una capa fina, pareja de grasa sobre todas las superficies en
contacto. Como no soy experto en la materia, sólo puedo adivinar
si coloqué la cantidad de grasa adecuada a mi montura.
Aplica la grasa en ambos lados de los dos separadores
que van en partes opuestas de la corona. Pon algunos puntos de grasa
distribuidos por las dos superficies de cada separador. Engrasa las
porciones del eje Dec que van dentro de la corona. Desliza el primer
separador, y luego ubica la corona en su lugar alrededor el eje Dec.
Ubica el segundo separador dentro del alojamiento del eje Dec.
A continuación, engrasa las superficies en
contacto al final del eje Dec. Engrasa toda la superficie exterior de
la corona (o todo el interior de su alojamiento). Asegúrate de
que los dientes de la corona estén completamente engrasados.
Coloca el botón de traba del eje en su lugar, e introduce el eje
Dec en el alojamiento hasta que esté correctamente situada.
Para revisar si las superficies internas están
lo suficientemente suaves, rearma los componentes, y rota el eje Dec
algunas veces, para luego quitarlo del alojamiento. Examina las
superficies en contacto y espaciadores, buscando que la grasa
esté distribuida uniformemente, sin saltos. Presta especial
atención a los separadores plásticos de la corona. Si los
puntos de grasa se han desparramado por toda la superficie del
espaciador después de algunas vueltas del eje, las superficies
en contacto probablemente estarán lo suficientemente suaves.
- Ajustes
Hay
tres áreas principales de ajuste en cada eje. Los ajustes
deberían ser realizados en el orden especificado más
abajo, tanto en el eje Dec como en el AR:
- Anillo de Retención
- Juego del Sinfin
- Ajuste entre el Sinfin y la Corona
Anillo de Retención
Enrosca
el anillo al final del eje. No olvides el separador plástico que
va entre el eje y el anillo. Ajusta el anullo utilizando la herramienta
si es necesario, hasta que el eje se mueva libremente, pero no tenga
juego o se sienta suelto. Entonces ajusta los pequeños tornillos
para dejarlo firme en su lugar.
Cuando estés ajustando el anillo de
retención, recuerda que el conjunto se soltará un poco
después de algún uso. Si está demasiado suelto
ahora, quedará mucho más suelto después. Hay una
línea muy fina entre demasiado suelto y demasiado apretado. Te
encontrarás realizando cambios muy pequeños en el anillo
para encontrar el mejor compromiso.
Juego del Sinfin
Si alguno de los sinfin se puede mover dentro de su
alojamiento, tendrás bastante movimiento en la montura, cuando
no deberías. Para ajustar este juego, comienza por quitar la
tuerca plateada en una de las puntas del alojamiento del sinfin. Esto
revelará una rosca insertada a través de la cual pasa el
sinfin. Este inserto puede ser girado para ajustar el juego del sinfin.
Muy suelto y el eje tendrá juego. Muy ajustado, y será
duro de mover. Te llevará varios intentos encontrar el mejor
compromiso.
En mis dos CG-5s, había varios separadores muy
finitos en el conjunto del sinfin. Estos separadores eran casi
invisibles, ocultos bajo la espesa grasa de fábrica, por lo que
es fácil perderlos. Mira cuidadosamente!
Otra descripción de este ajuste viene de otro dueño de CG-5, Jim McKay.
Nota que los sinfin de la CG-5 de Jim no contenía espaciadores!
Esta es una indicación de las variaciones que puedes esperar de
diferentes CG-5.
Continué y quité la tuerca [en uno de las
puntas del sinfin]. La tuerca mantiene un esclavo roscado en su lugar.
Una parte del esclavo toca directamente el sinfin, mientras que la otra
punto del sinfin va directo a su alojamiento. No hay separadores
plásticos en ninguna de las puntas del sinfin. El esclavo
roscado puede enroscarse más o menos en el alojamiento,
disminuyendo o aumentando el juego del sinfin. Se mantiene en su
posición con la tuerca hexagonal. Pareciera que se necesita una
pequeña cantidad de juego, caso contrario, el sinfin se hace muy
dificil de girar. Logré quitar la mayoría del juego y
aseguré la tuerca nuevamente. La tuerca es de 16mm y se ajusta
bastante fuerte (Utilicé un conjunto de herramientas de 1/4").
Primero quité el alojamiento del sinfin de la montura y lo
coloqué en una morsa (con algo acolchado para que no la raspe),
pero después encontré que puede ser aflojado mientras el
alojamiento aún permanece adosado a la montura. Ajustar el
esclavo hizo una GRAN diferencia en el deslizamiento que estaba
experimentando en el eje AR. El eje DEC estaba bien y no lo
toqué. Imagino que sin ningún espaciador entre el sinfin
y el alojamiento necesitará ajuste en algún momento
futuro.
A pesar de que no encontré juego en los sinfin
de mi primer CG-5, la segunda sí requirió este ajuste. A
diferencia de la montura de Jim, la mía tenía separadores
de plástico en ambos sinfin. Pude quitar casi todo el juego
mientras mantuve el movimiento libre del sinfin.
Ajuste entre el Sinfin y la Corona
Esta
es la parte más tediosa, pero seguramente la de más
importancia de todas. Aquí, estamos ajustando cuán
profundo el sinfin se introduce en los dientes de la corona.
El tornillo pequeño entre los dos tornillos
más largos controla la profundidad con la que ingresan los
dientes del sinfin en los dientes de la corona. Si los dientes ingresan
demasiado, el sinfin se pondrá dura y difícil de girar.
Si no ingresa lo suficiente, sentirás que queda muy libre,
provocando deslizamientos y backslash.
Girando el tornillo en el sentido de las agujas del reloj aleja el sinfin de la corona, aflojando el eje. Girando el tornillo contrario a las agujas del reloj acerca el sinfin a la corona, ajustando el eje
y reduciendo el backlash. El ajuste adecuado consiste en hacer
cambios pequeños en la profundidad del tornillo hasta lograr un
buen compromiso entre facilidad de movimiento y poco (o
ningun) backlash. Nota que esto suena poco intuitivo (ajustar el
tornillo afloja el eje), pero es correcto.
Comienza por aplicar algo de grasa al sinfin y
atornilla el conjunto al alojamiento del eje. Coloca y ajusta los
cuatro tornillos plateados, comenzando con los dos a los lados del
tornillo pequeño de ajuste. Intenta ajustar estos tornillos en
forma pareja. Después ajusta los otros dos tornillos. Ahora
intenta girar el sinfin.
Si está muy ajustado y no se mueve libremente, afloja los cuatro tornillos y gira el tornillito de ajuste una fracción de vuelta en el sentido de las agujas del reloj para aflojar el eje. Reajusta los cuatro tornillos y vuelve a probar el eje.
Si está muy suelto, afloja los cuatro tornillos y gira el tornillito de ajuste una fracción de vuelta contra las agujas del reloj para ajustar el eje. Reajusta los cuatro tornillos y revisa el eje nuevamente.
Tan poco como una décima de vuelta del
tornillito de ajustehace a una diferencia notable en el ajuste de los
dientes. Además, al ajustar los cuatro tornillos presiona los
dientes entre sí, ajustando un poco más el conjunto.
Aquí deberás utilizar prueba y error hasta obtener el
ajuste adecuado. Querrás que el sinfin esté lo
suficientemente justo para que el eje no tenga movimientos libres, pero
lo suficientemente libre para poder moverlo sin dificultad.
El dueño de CG-5 Bob Supler sugiere lubricar algunos de estos tornillos:
Respecto de los tornillos del
sinfin, lubriqué los tres en los dos ejes - el central y los dos
a cada lado. También puse un poco de grasa en la punta del
tornillo central, ya que toca directamente la montura.
Yo no lo hice, pero parece una buena idea. Cuando necesite ajustar nuevamente el sinfin, seguiré su consejo.
Ajustando el anillo de fijación y el conjunto
sinfin - corona, es fácil invertir una hora o más en cada
eje. Eso es lo que lleva encontrar el mejor compromiso entre
estabilidad y facilidad de movimiento. No ahorres en esta parte del
proyecto. No lograr ajustar correctamente la montura puede esconcer
cualqueir mejora lograda con el trabajo en la limpieza y reengrasado.
Es tiempo bien invertido.
Rearmado
Después
de ajustar el anillo de fijación y la corona, coloca nuevamente
el círculo graduado y su anillo de fijación. No olvides
los espaciadores aquí: cuatro de ellos bajo el círculo
graduado y uno bajo el anillo de fijación. Puedes encontrar
más o menos en tu CG-5.
Has completado el trabajo en el eje de declinación. Felicitaciones!
