Eje de Declinación, Parte 1

				CG-5 INFORMACION
				Introducción
				Preparación
				Comenzando
				Eje de Declinación
				Eje de Ascención Recta
				Tripod Tips
				ASTRONOMY INFORMATION
				Barn Door Camera Mount
				Equatorial Mount Animation
				Comet Hale-Bopp Photos
				Constellation Portraits
				Home Page

A continuación, el procedimiento paso a paso que seguí para desmontar el eje de Declinación. A pesar de que estas fotos muestran el conjunto de Dec unido al conjunto AR, encontrarán que es más fácil realizar estos pasos si separan las dos secciones de la cabeza ecuatorial, tal como lo he mostrado en la página anterior.

Quita los dos largos tornillos Allen ubicados en la parte superior, donde se ajusta el tubo del telescopio. Esto te permitirá separar la parte superior y una parte de la carcasa Dec.

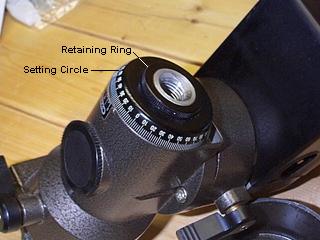

Da vuelta el conjunto de Dec. Desenrosca y quita el anillo de fijación negro. Inmediatamente bajo este anillo hay un separador plástico, el primero de los muchos que encontrarás. Quita el espaciador, y ubicalo en un contenedor. Marca el contenedor o toma nota de la ubicación del espaciador, de manera tal que puedas colocarlo en la ubicación correcta al rearmar la cabeza ecuatorial. Ya puedes quitar el círculo graduado. En mi  CG-5 había CUATRO espaciadores plásticos inmediatamente bajo el círculo graduado. Uno o más de esots se pueden adherir bajo el círculo graduado, asegúrate de quitarlos a todos y almacenarlos ordenadamente.

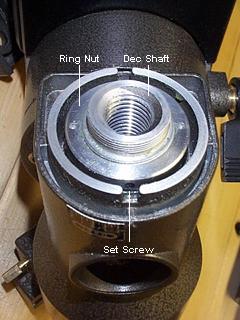

Al quitar el círculo graduado, podrás observar el anillo de fijación que mantiene el eje Dec en su carcasa. El anillo está asegurado con dos pequeños tornillos Allen. Estos pueden ser alcanzados a través de un agujero en la pared de la carcasa. Rota el eje Dec hasta que uno de los tornillos sea visible bajo el agujero. Afloja, pero NO QUITES el tornillo. Rota el eje Dec 180° para alinear el segundo tornillo con el agujero. Nuevamente afloja, pero no quites el tornillo. Los tornillos están bien dentro de su agujero, por lo que son difíciles de ver. Tendrás que probar con tu llave Allen hasta que entre en su lugar. Intenta con una llave Allen de 1.5mm. El anillo de fijación ahora puede ser desenroscado del eje Dec. Si tu CG-5 es com la mía, estará bastante duro de mover. Yo utilicé una pequeña pieza de alambre duro, ubicada en una de las dos pequeñas indentaciones en la cara del anillo, mientras giraba el eje Dec a mano. Algunos encontraron necesario construir una pequeña "herramienta" utilizando dos clavos y un bloque de madera. Los clavos está espaciados igual que las dos indentaciones. Inserta los clavos en las indentaciones en la cara del anillo para sostenerlo firmemente y poder desenroscarlo del eje Dec. Hay un separador plástico bajo el anillo. Quítalo y guárdalo. El eje Dec ahora puede ser quitado de su carcasa.

Eje de Declinación, Parte 2 »»
